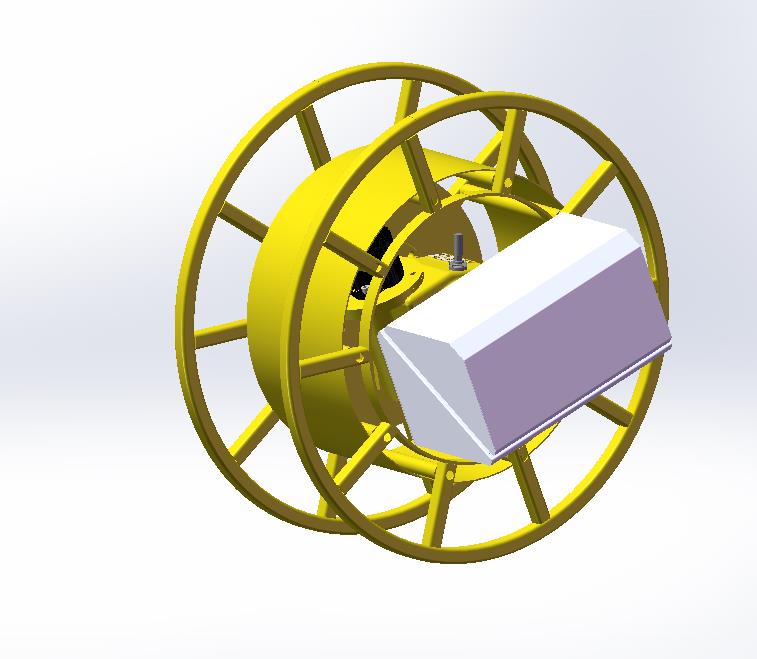

CS-M系列液力耦合式电缆卷筒

概述：CS-M系列液力耦合式电缆卷筒具有体积小、重量轻、结构紧凑、安装使用维修方便等特点，性能稳定可靠，产品适用面广。

性能特点：CS-M系列液力耦合式电缆卷筒具有良好的卷绕特性：

1、 卷取力矩调节范围大，调节稳定后，对卷盘轴输出恒定的扭矩；

2、 同步性能好。由于输出扭矩单元（蜗轮蜗杆减速机构、液力耦合器）浸入油中，具备良好的打滑性能，能确保卷取速度与移动设备速度保持同步。

3、 蜗轮蜗杆具有良好的自锁性能，电机停电后，能确保电缆不会因重力作用从卷盘上滑落。

4、电缆卷筒的工作原理：电机通电工作，带动蜗杆蜗轮转动，蜗轮是安装在卷盘轴上且能自由旋转，两个摩擦盘安装在蜗轮两侧，通过键固定在卷盘轴上，旋转时能在蜗轮及其之间产生油膜来传送扭矩。

电机的扭矩是通过与蜗轮减速系统结合在一起的液力耦合器传送到卷盘轴上去的。液力耦合器由摩擦盘、压缩弹簧、弹簧保持盘及扭矩调节螺母组成，输出扭矩可通过调整液压离合器上弹簧的压缩量使其达到要求扭矩。

1、卷取电缆时 电机工作，驱动蜗杆，带动蜗轮蜗杆减速系统，此时液力耦合器产生摩擦，带动卷盘，同步将电缆卷入卷盘。

2、释放电缆时 分两种情况：①、对端部进线型：放缆时，移动设备行走，电缆牵引卷筒反方向转动而放缆，此时，电机断电，停止工作，蜗轮蜗杆机构自锁，通过对电缆拖拽克服液力耦合器摩擦力的扭矩，使蜗轮和摩擦盘之间产生滑差，把卷盘上的电缆放开。②、对中部进线型：放缆时，移动设备行走，电缆牵引卷筒反方向转动而放缆，此时，电机通电，照常工作，通过对电缆拖拽克服液力耦合器摩擦力的扭矩，使蜗轮和摩擦盘之间产生滑差，液力耦合器加速打滑，把卷盘上的电缆放开。

3、停机时 由于蜗轮蜗杆具有自锁性能，不能反向传动，可以保证电机断电时，液力耦合器有足够的摩擦力矩，使电缆不会因重力作用从卷盘上滑落。

本系列适用于喷射台车、凿岩台车、锚杆台车、悬臂掘进机等
